板对板连接器|连接器基础知识

编辑: 联丰盈电子 来源: www.gdlfying.com 时间: 2022-12-10 21:09 浏览次数:

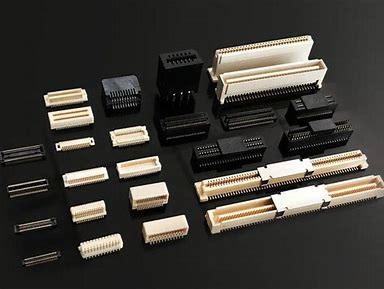

板对板连接器基本定义 板对板连接器 是指将不同的电路板连接到一起,板对板的存在不仅是为了拆卸方便,同时也是为产品提供电流及信号的载体。它是所有连接器产品类型中传输能

板对板连接器基本定义

板对板连接器是指将不同的电路板连接到一起,板对板的存在不仅是为了拆卸方便,同时也是为产品提供电流及信号的载体。它是所有连接器产品类型中传输能力最强的连接器产品,主要应用于电力系统、通信网络、金融制造、电梯、工业自动化、医疗设备、办公设备、家电、军工制造等行业。


目前,板对板连接器主要的间距有0.50mm,0.60mm,0.80mm,1.00mm,1.25mm,1.50mm,2.00mm,2.50mm,2.54mm,3.96mm。


板对板连接器的分类和特性

板对板连接器,根据电路板之间不同的连接方式,分为不同的种类,每个种类都有自己的特性。

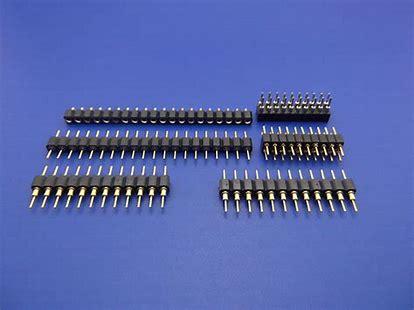

一、排针排母/插针


排针和排母,也叫排插,是最便宜、最常见的连接方式。

应用场景:低端、大尺寸的智能设备,开发板、调试板等。

优点:便宜、方便,硬连接很稳固,过电流能力强、方便焊线和测试。

缺点:体积大,难弯曲,间距大,很难做上百pin的连接(太大了)。

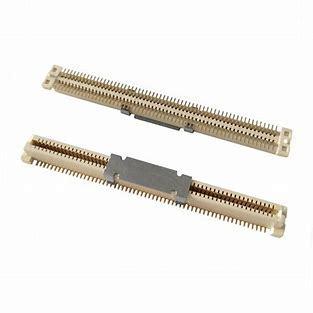

二、高端一些的板对板排插


比排针更密集,在紧凑型产品上用的很多。

应用场景:常规智能硬件产品上基本都有在用,使用非常广泛。

优点:pin数多、体积小,1厘米的长度能做40个脚(同样尺寸的排插只能做不到20个)。

缺点:价格贵、不能经常插拔、结构设计需要固定好。

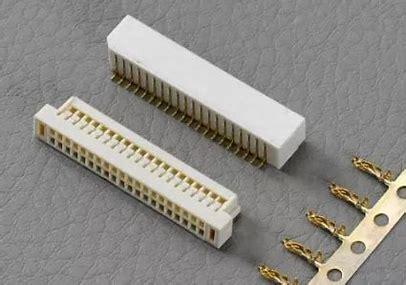

三、加厚型板对板连接器


板对板、板对线,能拆开,能合并,能插在排针上。

使用场景:开发板、测试板,体积大且固定不动的设备(如电脑机箱接线)

优点:便宜,常见,搭配排针使用,非常便于连接和测量

缺点:体积大,不好固定,不适合量产场景。

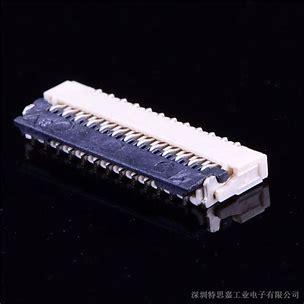

四、FPC连接器插接/ZIF连接器


很多智能硬件设备,需要把信号从主板拉出来,FPC可弯折、体积小、形状多变,是个不二选择。

使用场景:主板和副板的连接、主板和外设的连接、需要弯曲的线路、紧凑的产品空间。

优点:既紧凑又便宜。


板对板连接器如何选型

近些年,板对板连接器正在往更小的趋势发展。手持式消费电子设备最普遍的板对板连接器间距是0.40毫米;而1.00毫米堆叠高度属于小型连接器,最近主要的原始设备制造商正在使用的连接器低达0.70毫米,有时甚至更低。若干年前宽度超过4.00毫米的老式微型连接器被3.40毫米宽度范围的连接器取代,当前的“窄体”板对板概念通常在2.40到2.60毫米范围内。


但是板对板连接器不一定是越小越好,采购板对板连接器时,除了电路尺寸、堆叠高度和宽度等基本问题,还需要考虑几件事情:



如果可以接受更小的真空口拾取区域,连接器越小越好是可以成立的。但在选用超小型连接器之前,须检查是否该连接器具有所需要的所有其他性能,并需仔细测试,确保其足够坚固耐用。


需要选用带有顶部安装接头的插座,因为这种设置能够在插座下方运行跟踪,而且很也许便于使用保形涂料。


顶部安装的插座的一些缺点是真空拾取区域的宽度往往要窄,在插座端子上方没有塑料外壳材料防止在粗暴断开动作导致的上升,更加不平整的插座顶面也许为操作员的连接作业带来麻烦。


但也许需要忍受额外的连接器长度,以便实现这些连接器所需的锁定功能;更大的断开力度通常也意味着更大的接合力度,也许会为较大尺寸的电路带来问题。


板对板连接器的测试检查

1)观察板对板连接器上面的加载电压不要超过其额定电压的50%。


2)板对板连接器的安装尺寸对于插装header,焊接PCB上的焊接脚的长度要求露出PCB板的部分大于0.5MM。


3)对于精密度较密的板对板连接器,在PCB空间允许的情况下尽量选用带定位稍的型号,便于需要手工焊接时的操作。


4)检查是否有防呆设计

5)检查板对板连接器使用的材料是否含铅。


6)小体积的板对板连接器,接触压力小,使用与较低的电流,电压的场合,建议使用镀金或者镀银的连接器,避免膜层电阻产生影响信号。


7)注意观察板对板连接器配合后的高度,是否满足PCB周围元器件的焊接高度。配合高度一定要大于PCB周围元器件的焊接高度,并保证有一定的余量,保证不产生干涉,特别需要注意考虑的PCB焊接后元件可能存在高度误差。


板对板连接问题及常见故障处理

正确对板对板连接器产品进行连接,可以提高产品的使用寿命,保证机械设备的良好运转。板对板产品出现故障,不及时进行处理,会带来不可估量的经济损失。下面简单介绍一下板对板连接器电路的连接和故障处理方法。


1)关于板对板连接器的连接问题

板对板插头插座用作电性连接两彼此分开的电路板,它包含与电路板导接的第一连接器及用作串接该第一连接器的转接连接器,其中第一连接器具有与电路板导接的第一端子及容置第一端子的本体。转接连接器设有第二端子及容置该第二端子的本体,该第二接线端子的两延长尾端可分別与第一接线端子插接配合以达成与分别设置在两电路板上的第一连接器的电性导接,其中该第一端子和第二端子二者之一的末端具备反向弯曲的弹性部,且该本体和第二端子可根据电路板的间距设定标准而选取适度的延伸长度。

2)关于板对板连接器故障处理

一旦产品出现故障,可以判断出来的原因是导线使用中断裂、产品松动等。导线在中间断掉的频率并不多,大多是在连接器处断掉,因此检查的重点要放在传感器和连接顺处的导线,看它们有没有出现松脱和接触不良等问题。一般由于接触不良引起的断路故障,多是由于产品端处出现锈蚀,外部脏污进到端子或连接插座,进而导致接触压力降低。应对这种故障,需要将连接器拆下,之后重新插上,改变它的连接状况,使其恢复正常接触即可。
